Pernos Estructurales



Cada estructura es un ensamblaje de partes o miembros individuales que deben ser unidos de alguna manera, usualmente en sus extremos. La soldadura es una de esas maneras y fué tratada en el tema anterior. La otra es por medio de pasadores, como remaches o pernos. En este tema trataremos principalmente sobre pernos, en particular, pernos de alta resistencia.



Pernos de alta resistencia

Los dos tipos básicos de pernos de alta resistencia son designados por ASTM como A325 y A490. Estos pernos tienen cabeza hexagonal y se usan con tuercas hexagonales no terminadas. Pernos A325 son de acero con mediano contenido de carbono, tratados al calor, su esfuerzo a la fluencia varía aproximadamente entre 5700 a 6470 kgf/cm2, dependiendo del diámetro.

Los pernos A490 son también tratados al calor, pero son de acero aleado con un esfuerzo de fluencia de 8085 a 9140 kgf/cm2, dependiendo del diámetro. Los pernos A449 son usados ocasionalmente cuando se necesitan diámetros mayores de 1½" hasta 3".



Los pernos de alta resistencia tienen diámetros entre ½" a 1½". Los diámetros más usados en construcción de edificios son 3/4" y 7/8", mientras los tamaños más comunes en diseño de puentes son 7/8" y 1".

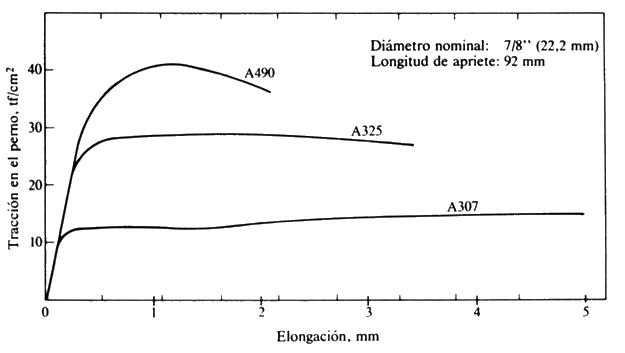

Comparación entre los distintos grados de pernos hexagonales
para uso estructural, a Tracción Directa



Los pernos A307 son hechos de acero de baja resistencia (acero con bajo contenido de carbono) y son los pernos mas baratos, sin embargo, producen las conexiones más costosas porque se requerirán muchos más para una conexión en particular. Su uso principal es en estructuras livianas, secundarias, miembros de arriostramiento u otras situaciones donde las cargas son pequeñas y estáticas por naturaleza. Estos pernos generalmente vienen con cabeza y tuerca cuadradas y se conocen como pernos comunes

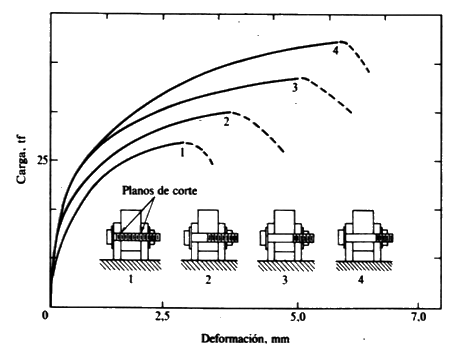

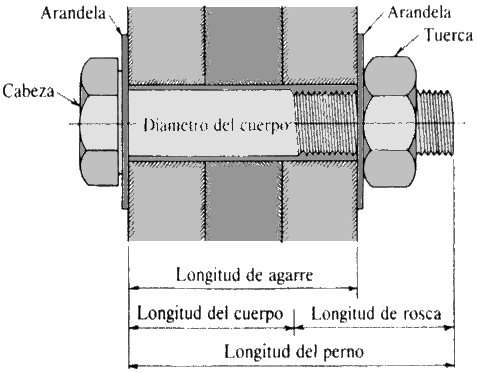

La capacidad resistente al corte está controlada por el área resistente más que por la ubicación misma del plano de corte. Cuando el plano de corte pasa por el cuerpo del perno, la capacidad resistente y de deformación se maximiza y cuando pasa por la parte roscada se minimiza.

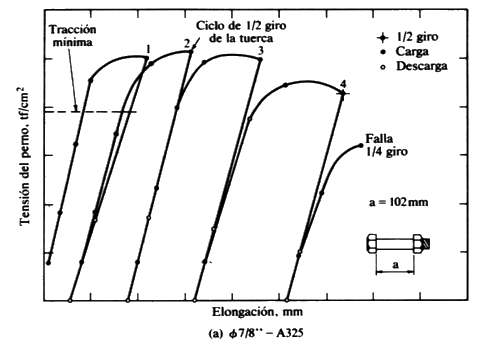

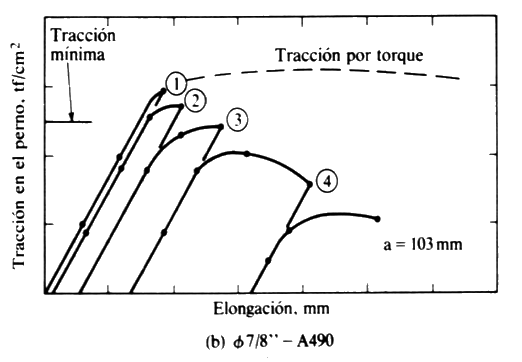

Las gráficas son por demás elocuentes sobre la prohibición del re-uso de los pernos A490 y al cuidado en la re-utilización de los pernos A325



Los pernos de alta resistencia se aprietan para que desarrollen un esfuerzo a tracción especificado, lo que resulta en una fuerza sujetadora predecible en la junta. Por lo tanto, la transferencia de cargas de servicio a través de una junta es debida a la fricción entre las piezas que se unen. Las juntas formadas por pernos de alta resistencia se pueden diseñar de dos maneras:

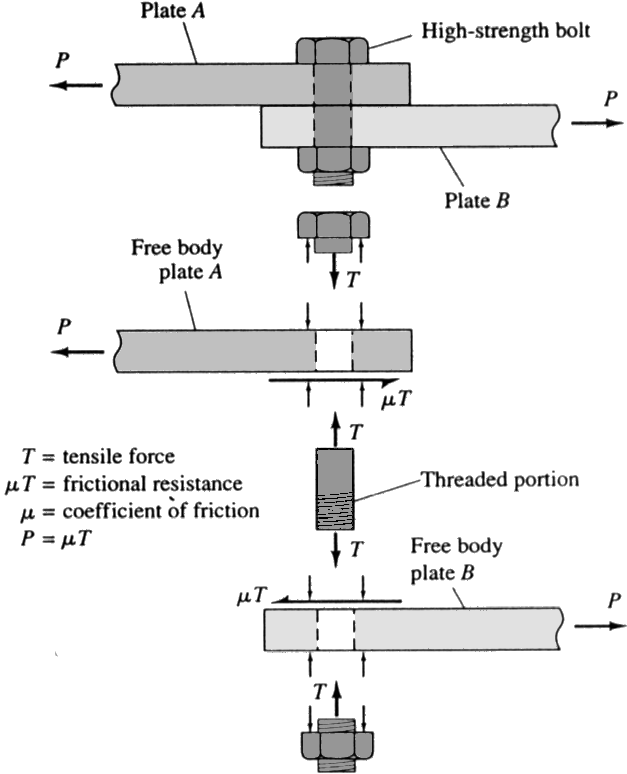

Fuerzas presentes en una unión resistente al deslizamiento.

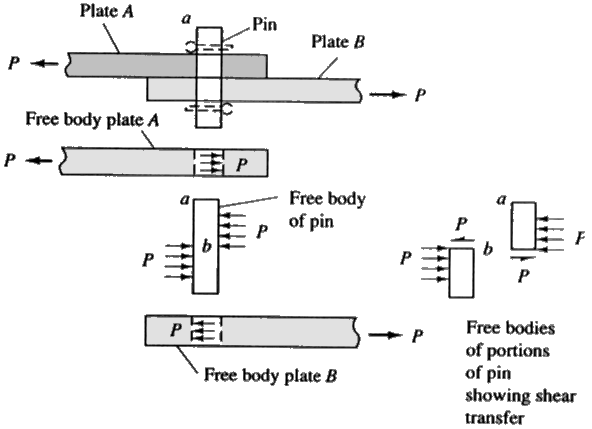

El deslizamiento entre las partes conectadas de una unión sólo se obtiene cuando el vástago del perno toma contacto con el borde de la perforación. En este estado de deslizamiento total, la carga es transferida por corte y aplastamiento sin la intervención de la pretracción del perno.

Inicialmente, la tensión está concentrada en el punto de contacto, pero el incremento de la carga resultará en una distribución más uniforme.
El perno mismo también soporta esta tensión, pero usualmente no se considera ya que por evidencia experimental la falla por aplastamiento solo puede ocurrir cuando las planchas sean de acero de mayor dureza que la del perno, cosa que normalmente no ocurre.

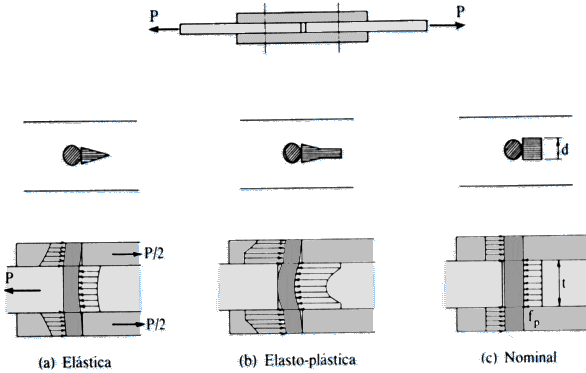

Los modos de falla por aplastamiento depende de factores geométricos, del diámetro del perno y de el espesor del material a unir. A menudo la falla se produce por corte o desgarramiento de la plancha después de una gran deformación frente a la perforación.
